Notre navire de recherche côtier est conçu comme un véritable laboratoire flottant pour s’adapter aux besoins et aux spécificités de chaque essai.
Moyens
INSTALLATIONS TERRESTRES & MARINES pour les sciences et technologies océaniques
- Nautiques : navire de recherche côtier CELADON, semi-rigide armé en professionnel – ports Brest et Lanvéoc
- De surface : ponton en mer instrumenté et connecté
- Sous-marins : 2 ROV (robot filoguidé), système de positionnement acoustiques par USBL, sondeur multifaisceaux
- Terrestres : base implantée à l’Ecole Navale à Lanvéoc comprenant un atelier de maintenance et des locaux de formation, bureau sur le technopôle à Plouzané
- Nom : Celadon
- Catégorie : Navire de recherche, division 222
- Pavillon: Français
- Immatriculation : BR 933 340
- Année de construction : 2016
- Ports d’attache : Marina du Château, Brest, France – École navale, Lanvéoc, France
- LHT : 11,87 m x 4,05 m
- Tonnage : 7.42 UMS
- Capacité : 12 personnes incluant l’équipage
- Charge utile : max. 3 000 kg
- Vitesse : 12 nœuds
- Moteur : Cummins QSB 6.7 – 305 MD/HO – 220 kW / 295 BHP
- Générateur : Cummins Onan 9.5 QD – MDKBM – 220 VAC / 50 Hz / 9.5 kVA
- Grue : Grue hydraulique Guerra M65.20 A2 équipée d’un treuil
- Treuil : Treuil hydraulique 2000 kg sur pont
- Moon pool : Moon pool sur le pont pour capteurs avec système de verrouillage à sécurité intégrée
- Laboratoire sec : Espace de travail ouvert avec vue à 360° – jusqu’à 6 personnes
- Conteneur : Empreinte pour un conteneur de 10 pieds
- Perche latérale pour équipements type USBL/DVL
- Semi-rigide avec moteur hors-bord armé en professionnel
- Services et équipements à bord : micro-ondes, cafetière, bouilloire, WC
Le semi-rigide Sea Test Boat permet le déploiement d’équipements et le transfert de personnes, en appui au navire CELADON ou en propre.
- Nom : Sea Test Boat
- Semi-rigide armé en division 222
- Pavillon: Français
- Immatriculation : BR 938954
- Dimensions : 5,5 m LHT x 2,4 m largeur
- Capacité : 5 personnes incluant le pilote
- Charge utile : max. 100 kg
- Moteur hors-bord 80 CV
- Vitesse max : environ 25 nœuds
- Réservoir 100 L
- Equipements : sondeur SIMRAD, GPS, AIS, VHF fixe

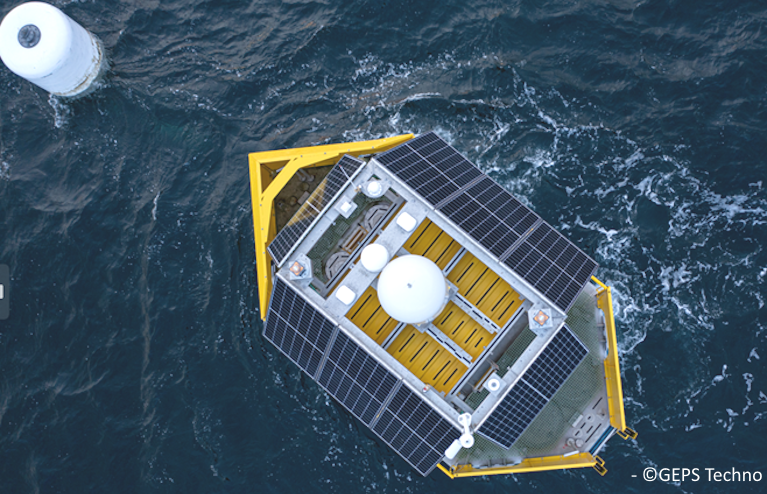

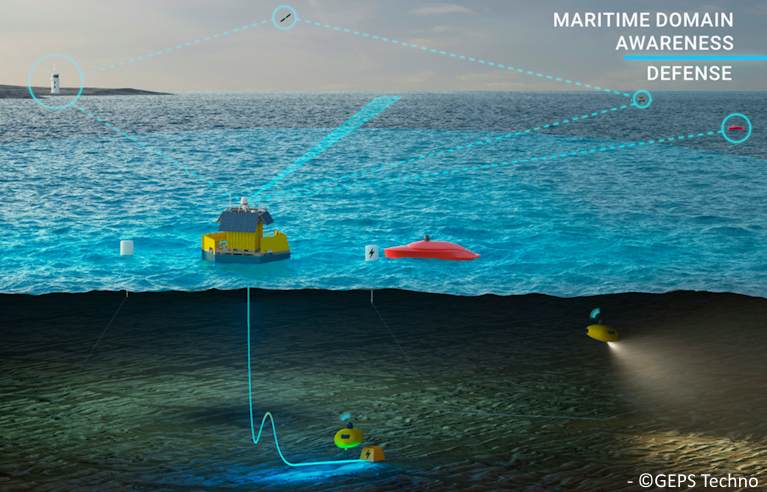

Notre ponton en mer est une plateforme de développement de l’instrumentation marine en milieu côtier, communiquant avec le littoral.
- Emplacement : A 1 km du rivage, face à l’Ecole Navale à Lanvéoc
- Profondeur d’eau : Entre 7 mètres et 14 mètres
- Taille : 6 mètres x 5 mètres soit 30 m²
- Poids : 1 tonne environ
- Éolienne hybride à énergie renouvelable 350 W
- Panneaux solaires 2 x 100 W
- Alimentation : 12 VDC, 24 VDC (48 VDC sur demande) et 220 VAC
- Couverture liaison radio : Quelques km² (bandes 2,4 GHz et 5 GHz)
- Bande passante : 300 Mbits/s en liaison montante et descendante vers/depuis le rivage
- Interfaces pour instruments : 4 interfaces Ethernet Gigabit et 8 liaisons série (RS232, RS422, RS485)
- Déploiement d’instruments : sur la partie aérienne du ponton, en immersion via le puits central ou indépendamment du ponton, sur le fond
- Service opérationnel : 24/7/365
- Données en direct : Accès public ou privé en temps réel via Internet (VPN)
+ Exemples d’utilisation :
– Expériences de R&D pour accélérer et améliorer la conception de nouveaux capteurs et instruments marins
– Tests de vieillissement, corrosion et biofouling
– Communication acoustique sous-marine et relais de liaison radio sans fil à contrôler depuis le rivage : véhicule sous-marin autonome (AUV) et véhicule de surface sans pilote (USV)
– Tests intensifs à long terme pour les capteurs et instruments marins
– Données en direct des conditions environnementales et des activités humaines en mer : paramètres météorologiques, système d’identification automatique des navires (AIS), caméra vidéo…
Notre implantation sur le site de l’Ecole navale (base militaire) à Lanvéoc, vous servira de base pour réaliser vos essais en coordination terre-mer, pour l’entretien et le stockage de vos équipements.
- Lieu : Ecole navale à Lanvéoc, France
- Distance : 45 minutes en voiture ou 30 minutes en bateau de Brest
- Superficie : 1 200 m² avec clôture d’enceinte sécurisée
- Système d’alarme : Système d’alarme anti-intrusion et incendie dans tous les locaux
- Locaux : 3 locaux de travail (3 x 15 m²), 1 hangar de 100 m², 2 cellules de stockage 2 x 30 m², sanitaires
- Bureautique complète : Ethernet et WiFi, salle de réunion, imprimante, vidéoprojecteur, chauffage…
- Hangar polyvalent 100 m² avec grandes portes, 220/240 VAC – 50Hz monophasé et 380/400 VAC 50Hz triphasé, groupe électrogène, établis, transpalette, outillage atelier et nautique
- Moyens de l’EN : camion grue hydraulique 40 tonnes, semi-remorque, chariot élévateur, travel-lift…
- Mâts et antennes : Deux mâts rotatifs de 12 m de hauteur équipés du WiFi longue portée, antennes directionnelles
- Accès à la marina de l’EN pour essais et embarquements, ponton en mer à 1 km du site
- Equipements sur place : frigo, micro-onde, cafetière, douches, WC
- Services : Restauration, boulangerie et hôtel à proximité

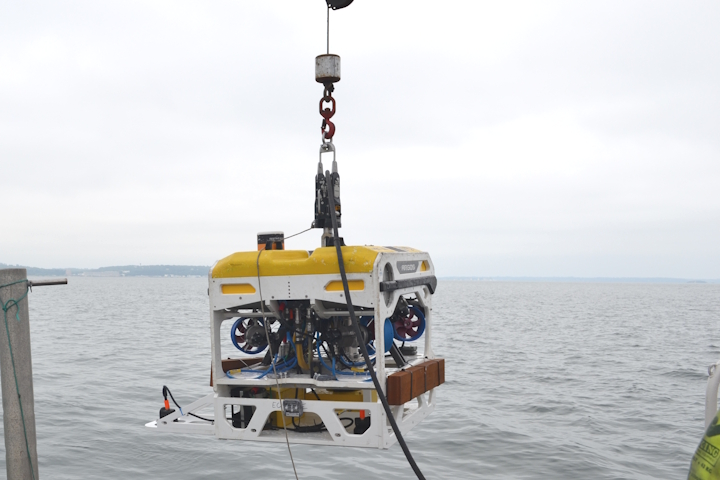

Notre ROV SAAB Seaeye Falcon, utilisé pour l’inspection sous-marine, la recherche et la récupération d’équipements immergés, est un équipement robuste et fiable ayant fait ses preuves dans des secteurs exigeants tels que l’offshore.
- Dimensions : longueur 1 m / hauteur 0,5 m / largeur 0,6 m
- Poids : 60 kg
- Profondeur d’utilisation maximum : 300 m
- Vitesse d’avancement : environ 3 nœuds
- Charge utile : 14 kg
- Laisse de ROV Flottante : 450 m
- Alimentation : 100-270 VAC à 2,8 kW monophasé
- Bras à 5 fonctions, coupe-corde, capacité de levage de 10 kg à pleine portée
- Manipulateur / pince 3 axes, coupe-corde
- Propulseurs : 4 vectorisés et 1 propulseur vertical
50 kgf de poussée avec un rapport puissance/poids de 1:1 - Caméra vidéo couleur haute résolution sur plateforme inclinable à 180°
- Lumières à intensité variable, 6 400 lumens d’éclairage LED
- Système de contrôle de surface portable avec superposition vidéo
- Système de positionnement : mesure inertielle, cap automatique, profondeur, boussole et vitesse gyro
- Autres outils sur demande : Sonar à balayage latéral, système de positionnement haute résolution
Notre ROV Fifish V6 Expert, utilisé pour la recherche d’équipements et la prise d’images sous-marines de qualité, est un équipement robuste et fiable doté d’une caméra haute précision, permettant une étude visuelle des fonds agréable et de qualité.
- Profondeur d’utilisation maximum : 100 m
- Dimensions : longueur 38,3 cm / largeur 33,1 cm / hauteur 14,3 cm
- Poids : 4,6 kg
- Vitesse d’avancement : 3 nœuds maximum en eau calme
- Laisse de ROV Flottante : 200 m
- Batterie : Panasonic 21700 Li-ion
- Durée de fonctionnement : 1h30 face à un courant de 1 nœud
- Moteurs : 6 dont 4 vectorisés et 2 horizontaux
- Manœuvrabilité : rotation 360° en 3D (6 degrés de liberté)
- Stabilisation : possibilité garder un cap ou une position immobile
- Caméra : 4K ULTRA UHD, grand angle de 166°, 160 images/s
- Stabilisateur vidéo : EIS pour une meilleure qualité de vidéo
- Visionnage en temps réel des images prises par le ROV sur le bateau et grâce à une application téléchargeable sur Android ou IOS
- Résolution photo : 4 000 x 3 000, 12 Mpx
- Lumières : 6 000 lumens d’éclairage LED, intensité variable, angle de 120°
- Système de positionnement : Unité de mesure inertielle, cap automatique, profondeur, boussole et vitesse gyro
- Sur la vidéo : Température de l’eau, profondeur, date et heure
- Autres outils sur demande : pince amovible
